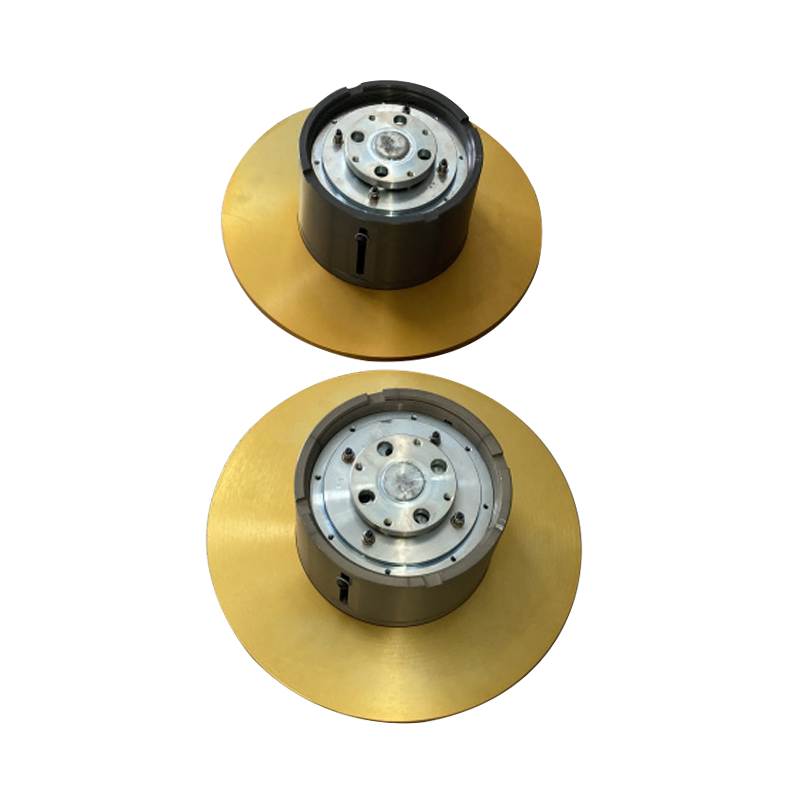

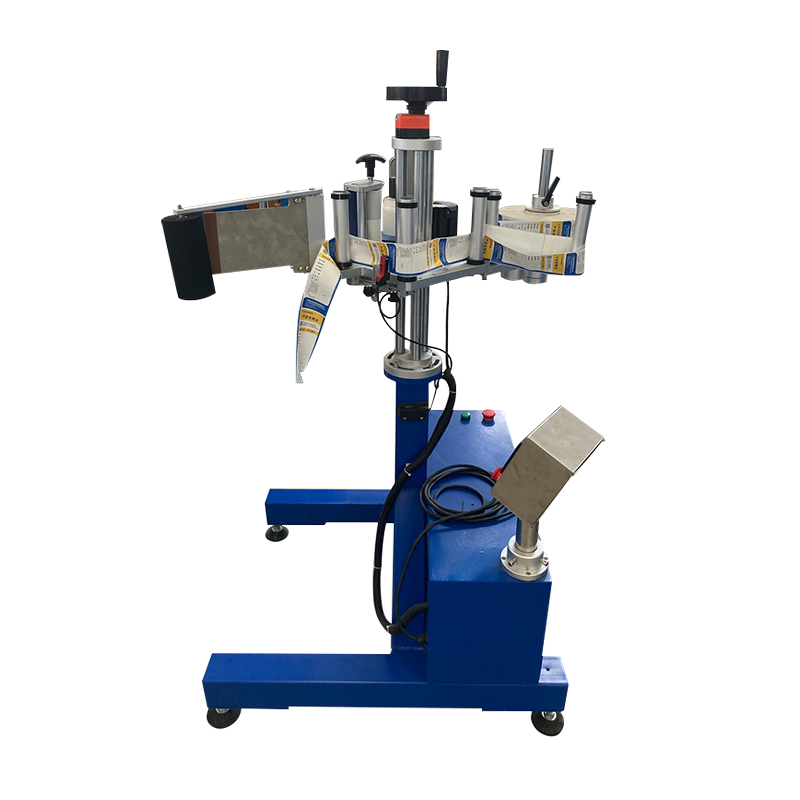

スパークテスターの統合 ワイヤーケーブル製造付属設備 : 電圧の選択と障害の感度

スパークテスターは、運用上最も重要な部品の 1 つです。 付属品 しかし、その構成パラメータは、製品構成が変化し、新しいケーブル仕様が導入された場合でも、試運転時に一度設定されることが多く、再検討されることはありません。スパークテスターに​​よって印加されるテスト電圧は、特定の各ケーブル製品の絶縁壁の厚さと材料の絶縁耐力に一致する必要があります。 0.6/1kV 建築用電線用に校正された電圧を薄肉の 300V 家電製品コードに印加すると、真の絶縁欠陥ではない表面放電現象による誤った拒否反応が発生します。より薄い製品用に最適化された生産ライン速度でより厚い壁のケーブルに同じ電圧を印加すると、表面積が小さすぎて低い電界強度ではイオン化できないピンホール欠陥が見逃されます。どちらのシナリオも生産品質を提供するものではなく、どちらも機器の故障ではなく、誤ったスパーク テスターの設定が直接原因となります。

スパーク テスト電圧の選択に関する業界標準の基礎は、PVC および XLPE 絶縁ケーブルに対するそれぞれ IEC 60227 および IEC 60502 であり、公称電圧定格および絶縁厚の関数として最小テスト電圧を指定しています。ただし、これらの規格は最小許容基準を定義するものであり、最適な感度設定を定義するものではありません。実際には、スパーク テスターの電圧を標準の最小値より 15 ～ 20% 高く設定し、絶縁体の絶縁耐力レベルを下回ったままにすると、最小電圧では通過する小さなピンホールや薄い点の欠陥の検出確率が大幅に向上します。 0.8 mm 壁の PVC 絶縁体における 50 ミクロンのピンホールの検出確率は、IEC 最小電圧での約 60% から最小値の 115% での 95% 以上に増加します。これは、ハードウェアの変更を必要とせず、パラメータ調整のみで大幅な品質の向上が達成されます。

スパーク テスターの電極構成も、生産エンジニアが明確に説明することはほとんどない形で、故障の感度に影響を与えます。ビーズチェーン電極は、製品混合の全外径範囲にわたってケーブル表面との一貫した接触を維持しますが、そのセグメント化された接触形状により、各ビードリンクの電極被覆範囲に短いギャップが生じます。ギャップの幅は通常 0.5 ～ 1.5 mm であり、ギャップ位置に正確に位置するピンホールが検出されずにテスターを通過する可能性があります。導電性液体接触テスターはこのギャップの問題を完全に解消しますが、密閉された液体チャンバーが必要となるため、メンテナンスがさらに複雑になります。安全性が重要なケーブルを生産する高速ラインの場合、この検出ギャップを理解し、冗長スパーク テスト位置 (引き抜き前と引き取り後に 1 つずつ) を組み込むことで、品質リスクとしての幾何学的検出ギャップを排除するカバレッジの冗長性が得られます。

断熱材の表面品質と寸法安定性に影響を与える冷却トラフの設計要素

ワイヤケーブル押出ラインの冷却トラフは、完成したケーブルの幾何学的品質と絶縁ジャケットの表面外観の両方を直接決定する機能を果たしますが、ワイヤケーブル製造アクセサリ機器のカテゴリーとしては、ライン仕様の際に押出機やクロスヘッドほど技術的な注目を集めません。冷却トラフの重要な設計パラメータは、水温制御精度、トラフ入口の形状、ケーブルサポートの間隔、および水の乱流レベルです。これらの各パラメーターは完成したケーブルのさまざまな品質属性に影響を及ぼし、他のパラメーターを考慮せずに 1 つを最適化すると、元の品質問題を解決する一方で、新しい品質問題が発生する可能性があります。

谷の入口点（熱い押出物が最初に冷却媒体と接触する場所）の水温は、表面品質に最も直接的な影響を与えます。過度に冷たい水が侵入すると、ジャケットの外側表面が急速に急冷され、HDPE や LLDPE などの半結晶性ポリマーの下にある材料よりも結晶化度の高いスキン層が形成されます。この表皮層はコアとは異なる熱膨張特性を持っており、表皮とコアの界面に残留応力が発生し、曲げ時の縦方向の表面亀裂や終端での早期のジャケット接着不良として現れる可能性があります。段階的な冷却アプローチ (最初のトラフ セクションでは温水を使用し、その後のセクションでは徐々に冷水を使用) により、スキンコア界面の温度勾配が減少し、断熱壁の厚さ全体にわたってより均一な結晶化度プロファイルが生成されます。

ケーブル品質属性に対する冷却トラフパラメータの影響

冷却トラフの入口形状、特にダイ出口と水との最初の接触の間の距離は、ドライゾーンまたはエアギャップと呼ばれます。このギャップにより、押出物の表面は水と接触する前に十分な構造的剛性を得ることができるため、ケーブルが最初の支持点で変形することはありません。大径ケーブルのソフトコンパウンドジャケットの場合、ドライゾーンの長さが不十分であると、最初のトラフガイドに平らな接触マークが発生し、これは永続的で外観的に許容できません。乾燥ゾーンの距離が長すぎると、柔らかい押出物が水に入る前に重力が作用し、下流で修正できない断面の楕円形が発生します。最適なドライ ゾーンの長さは、化合物とケーブル サイズの組み合わせごとに経験的に決定する必要があり、固定された構造寸法ではなく、トラフ設計における構成可能なパラメーターである必要があります。

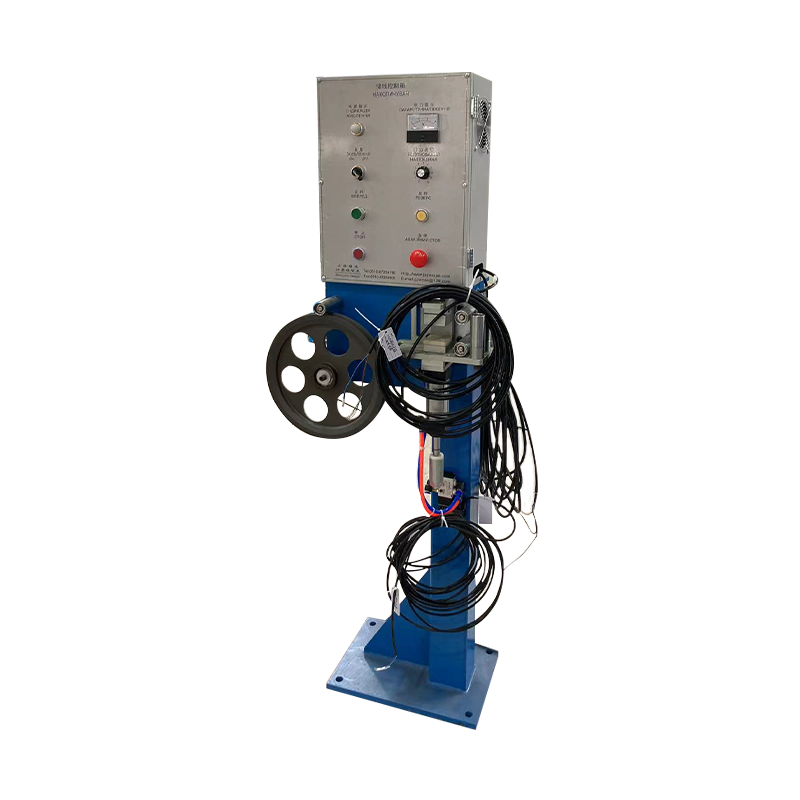

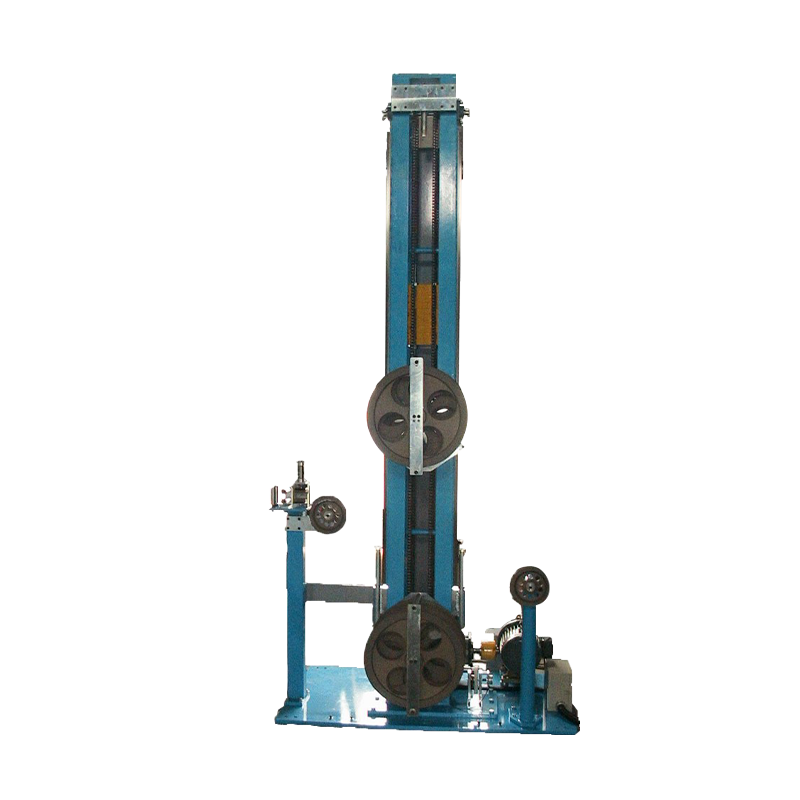

キャプスタンとキャタピラーの引き取りの選択: 各タイプのアクセサリ機器がより良い選択である場合

引き取りユニットは押出ラインの速度制御要素であり、生産速度を設定し、ダイの出力と完成したケーブル直径の間のドローダウン比を決定します。根本的に異なる 2 つの牽引設計が一般的に使用されています。キャプスタン牽引は、駆動輪に複数回転させて摩擦によって引っ張り力を生成します。キャタピラ牽引は、2 つの対向するベルト トラックの間にケーブルをクランプし、直接機械的グリップによって引っ張ります。これら 2 種類のアクセサリ機器の選択は、表面品質、張力安定性、および工具を変更せずに特定のラインに対応できるケーブル サイズの範囲に重大な影響を及ぼしますが、その決定は、アプリケーション要件の体系的な分析ではなく、資本コストのみに基づいて行われることがよくあります。

キャプスタンの引き取りは、ケーブル表面とキャプスタン ホイールの間の摩擦によって引っ張り力を生成します。引っ張り力は、キャプスタンの方程式に従い、垂直接触力と、ケーブル ジャケットとホイール表面の間の摩擦係数に比例します。ケーブルはキャプスタンの周囲に複数回巻き付けられるため、接触力が広い表面積に分散され、接触圧力が最小限に抑えられ、TPE、シリコン、超柔軟 PVC などの柔らかく、跡が付きやすいジャケット化合物を使用したケーブルにはキャプスタンの引き取りが推奨されます。キャプスタンの引き取りの制限は、マルチターンラップではキャプスタンホイールの曲率に適合する十分な柔軟性がケーブルに必要であることです。大径で高剛性のケーブルは実際のキャプスタンホイールの直径で適切な巻き付け角度を達成できないため、外径約 25mm を超えるケーブルではキャタピラ引き取りが唯一の実行可能なオプションになります。

キャタピラの引き取りでは、ベルトとケーブルの直接接触により、ベルト接触長さ全体にわたって引っ張り力が加えられます。クランプ力はベルトの張力調整によって設定され、引っ張り力の能力とケーブル表面の接触圧力の両方が決まります。ソフトジャケットケーブルの場合、過剰なベルトクランプ力により、ベルトエッジの形状から永久的な表面痕跡が生じます。この欠陥は、表面にいかなるマーキングも外観上許容できない滑らかな仕上げのケーブルで特に問題となります。ソフトケーブル用の適切なキャタピラ構成には、幅広のベルトパッド、低減されたクランプ圧力、および摩擦係数は高いが硬度が低いベルト表面素材 (通常は標準のゴムベルトではなく独自のポリウレタン配合物) が必要です。

レーザー直径ゲージの配置戦略: ライン上の位置によって制御できる内容が決まる理由

レーザー直径ゲージは、最新の押出ラインのワイヤー ケーブル製造アクセサリ機器の標準品ですが、それが提供する価値は、ダイの出口、冷却トラフ、および引き取りに対してどの位置に配置されるかによって大きく異なります。ゲージの位置によって、利用可能なプロセス フィードバックの種類と、プロセス外乱とその検出の間の伝達遅延の両方が決まります。これは、直径信号が現実的に何を制御できるか、また制御システムが応答する前にどのような欠陥が生成されるかを定義する要素です。

ダイ出口の直後、つまり冷却トラフの前の乾燥ゾーンに配置されたゲージは、寸法が安定する前の高温押出物の直径を測定します。この位置は、ダイのセンタリングと押出機の出力制御に最も速いフィードバックを提供しますが、熱収縮により冷却中に変化する直径を測定します。この位置での高温直径は、コンパウンドの熱膨張係数に応じて、通常、最終冷却直径より 3 ～ 8% 大きくなります。制御システムは、温度依存の補正係数を適用して、ホット ゲージの読み取り値を目標の最終 OD に関連付ける必要があります。この補正がないと、ホットゾーン ゲージは誤った直径基準に基づいて制御動作を実行し、プロセスをターゲットに向かうのではなく、ターゲットから遠ざける可能性があります。

完全冷却トラフの後に配置されたゲージは、最終的な周囲温度直径を測定します。この値は、顧客が測定する値であり、標準仕様で要求される値です。この位置では、最も正確で直接関連する直径測定が可能ですが、トラフ通過時間に等しい輸送遅延が発生します。これは、ライン速度 100 m/min、トラフ 6 メートルの場合、3.6 秒です。この遅延の間に、制御システムがフィードバックを受信する前に、押出プロセスにより現在の直径で 6 メートルのケーブルがすでに生成されています。スクリーンパックの汚染が進行したり、コンパウンドの粘度が徐々に変化したりして、直径の変動が徐々に進行するラインの場合、この遅れは許容できます。押出機でのサージ現象や引き取り時の張力の過渡現象などにより、直径の変動が突然発生するラインの場合、遅延は、修正措置が可能になる前に、規格外のケーブルがかなりの長さで製造されることを意味します。

• デュアルゲージ戦略: プロセス外乱を迅速に検出するためにホット ゾーンに 1 つのゲージを配置し、最終的な寸法検証のために冷却トラフの後に 1 つのゲージを配置すると、突然の外乱に対する迅速な対応と正確な長期直径制御の両方が実現します。ホット ゾーン ゲージは即座に修正措置をトリガーし、コールド ゾーン ゲージは修正結果を検証し、生産で観察された実際の熱収縮に基づいてホット ゾーンの修正係数を調整します。
• 偏心監視位置： 偏心モニター（超音波肉厚測定のためにケーブルが水継手を通過する必要がある）は、ジャケットがまだ部分的に柔らかいうちに、通常は冷却トラフ内に 1 ～ 2 メートルの位置に配置して、ジャケットが固化する前に実用的なダイのセンタリングフィードバックを提供する必要があります。トラフ後の偏心測定は、すでに発生した欠陥を確認するだけであり、防止することはできません
• ゲージ保護要件: ホットゾーン ゲージは、蒸気、化合物蒸気、および時折パージ化合物が飛び散る環境で動作します。レンズ ウィンドウの正圧エア パージによる IP65 の最低保護等級が必須です。クリーンルームまたは周囲の工業環境用に指定されたゲージは、押出ゾーン環境で急速なレンズ汚染と校正ドリフトを経験します。

スクリーンパックとブレーカープレートの管理: メンテナンス間隔と圧力降下の監視

スクリーン パックとブレーカー プレートは、溶融品質、押出圧力の安定性、そして最終的には絶縁の完全性に直接影響を与えるワイヤ ケーブル製造アクセサリ機器のアイテムですが、ケーブル押出作業において最も管理が一貫していない消耗部品の 1 つです。スクリーン パックの主な機能は、ポリマー溶融物がクロスヘッド ダイに入る前にポリマー溶融物から汚染物質とゲル粒子をろ過することです。ブレーカー プレートはスクリーンを構造的にサポートし、スクリューからの回転溶融流を均一なダイの入口に適した直線的な流れパターンに変換する役割も果たします。スクリーンパックに濾過された粒子が蓄積すると、流れ抵抗が増加し、スクリーンの上流の溶融圧力が徐々に上昇します。この圧力上昇はスクリーンの状態を示す主な指標ですが、圧力差が押出の不安定性やスクリーンの破損を引き起こすほど大きくなるまで無視されたり、誤解されたりすることがよくあります。

経過時間ではなく圧力差に基づいてスクリーン交換間隔を設定することは技術的に正しいアプローチであり、時間ベースの間隔よりも安定した溶融品質が得られます。圧力差の設定値（通常、現在の配合および出力速度のクリーンスクリーンのベースライン圧力より 20 ～ 40 bar 高い）は、圧力上昇が溶融均一性に影響を与えたりサージ イベントを引き起こすほど大きくなる前に、スクリーン交換の推奨をトリガーします。対照的に、時間ベースの間隔は、実行中のコンパウンドの最悪の場合の汚染率に合わせて調整され、クリーンなコンパウンドの場合はあまりにも頻繁にスクリーンの変更をスケジュールし、高度に汚染された再生材を含むコンパウンドの場合はあまりにも頻繁に変更することになります。つまり、汚染率​​が間隔の想定からどのように逸脱するかに応じて、不必要なダウンタイムまたは実際の品質インシデントが発生します。

台湾からの投資により 2002 年に上海で設立され、2017 年に無錫宜興市の江蘇イエスジェット精密機械有限公司を通じて事業を拡大した上海イエスジェット精密機械有限公司は、製造および改修するすべての押出ラインの標準ライン制御システムに差圧傾向による溶融圧力監視を組み込んでいます。上流のバレル ゾーンとクロスヘッド入口の間の圧力差は継続的に記録され、制御 HMI にはトレンド グラフが表示され、オペレータは現在の圧力上昇率に基づいてスクリーンの残りの耐用年数を予測できます。これにより、スクラップやスタートアップの廃棄物が発生する運転中の緊急の交換ではなく、計画された生産休止中に計画的にスクリーンを交換することが可能になります。ライン制御システムへのスクリーン管理の統合は、アクセサリ機器の監視が生産制御アーキテクチャ全体に適切に組み込まれた場合、事後対応のメンテナンス活動を、生産の継続性を中断するのではなくサポートする予測可能な計画されたプロセスステップにどのように変換するかを示す一例です。

ケーブル押出用のヒューム抽出システムの仕様: エアフロー、捕捉速度、および化合物固有の要件

ヒューム抽出システムは、不適切な抽出がオペレーターの健康と製品品質の両方に直接影響を与えるにもかかわらず、プロセス機器に適用されるのと同じ厳密さで指定されることはほとんどないワイヤー ケーブル製造アクセサリ機器のカテゴリです。ケーブル押出成形により、PVC、LSZH、XLPE、特殊化合物の間で組成、体積率、毒物学的特性が大きく異なる化合物特有のヒュームプロファイルが生成されます。 PVC ヒュームの体積率を中心に設計された単一の汎用抽出システムは、LSZH 化合物に対して大幅に小型化されます。LSZH コンパウンドは、鉱物充填剤の含有量と、これらの材料に使用されるアルミニウム三水和物および水酸化マグネシウム難燃剤システムの分解副生成物により、加工中にかなり大量のヒュームを放出します。

抽出システムの有効性にとって重要なエンジニアリングパラメータは捕捉速度です。これは、ヒュームが作業環境に拡散する前に、ヒュームを取り込んで抽出ダクト内に輸送するために必要な、ヒューム発生源 (ダイフェイス、クロスヘッド領域、およびホットケーブル出口ゾーン) での空気速度です。ケーブル押出用途の場合、ダイ面で必要な捕捉速度は通常、複合ヒュームの放出速度と抽出フードの形状に応じて 0.5 ～ 1.0 m/s の範囲になります。ヒューム発生源から遠すぎる位置にあるフードは、たとえ設計上の距離を 100 ～ 150 mm 超えていたとしても、フードの距離と捕捉効率の逆二乗関係により、発生源点で捕捉速度が 40 ～ 60% 低下し、設計上の最大気流で動作しているにもかかわらず、排気システムが事実上機能しなくなります。

• PVC化合物の抽出: 主な懸念は塩化水素 (HCl) と可塑剤の蒸気です。耐食性のダクト構造 (ステンレス鋼または PVC 裏地)、耐酸性のファン インペラ材料、および排気前に HCl を中和するための湿式スクラバーまたは活性炭フィルター ステージが必要です。
• LSZH化合物抽出: PVC よりも総ヒューム量が多い。鉱物充填剤の分解生成物には微粒子が含まれており、微粒子の排出を防ぐために一次抽出ユニットの下流にバグフィルターまたは HEPA ステージが必要です。標準的なカーボンフィルターだけでは LSZH ヒュームプロファイルには不十分です。
• XLPE (過酸化物架橋) 抽出: メタンとアセトフェノンは過酸化ジクミルの分解の主な副生成物です。どちらも高濃度で可燃性であるため、XLPE 架橋ラインに使用される抽出システムには ATEX 定格のファン モーターと無火花インペラが必要です。
• シリコーンゴム抽出： 環状シロキサン蒸気が主な排出物です。毒性は低いですが、温度の低いダクト部分で容易に凝縮し、粘着性の堆積物を生成し、ダクト断面積が徐々に減少し、システムの圧力降下が増加します。シリコンラインの抽出ダクトには、堆積物の蓄積を防ぐために、低い位置にアクセスパネルと定期的な清掃間隔が必要です

試運転時に正しく指定されているにもかかわらず、メンテナンスが行われていない抽出システムは、継続的に稼動しているケーブル押出ラインで 6 ～ 18 か月以内に非効率的なパフォーマンスに低下します。フィルター媒体の負荷、ファンベアリングの摩耗、ダクトの堆積物の蓄積、メンテナンスのためにラインにアクセスするときのフードの位置のドリフトはすべて、捕集効率の漸進的な低下に寄与します。抽出システムの気流測定（フード面での簡単な風速計チェックを使用）を四半期ごとのメンテナンスルーチンに組み込むことで、専門の測定機器を必要とせずに抽出性能を客観的に確認でき、健康や製品品質に影響を与えるレベルに達する前に劣化を特定できます。
