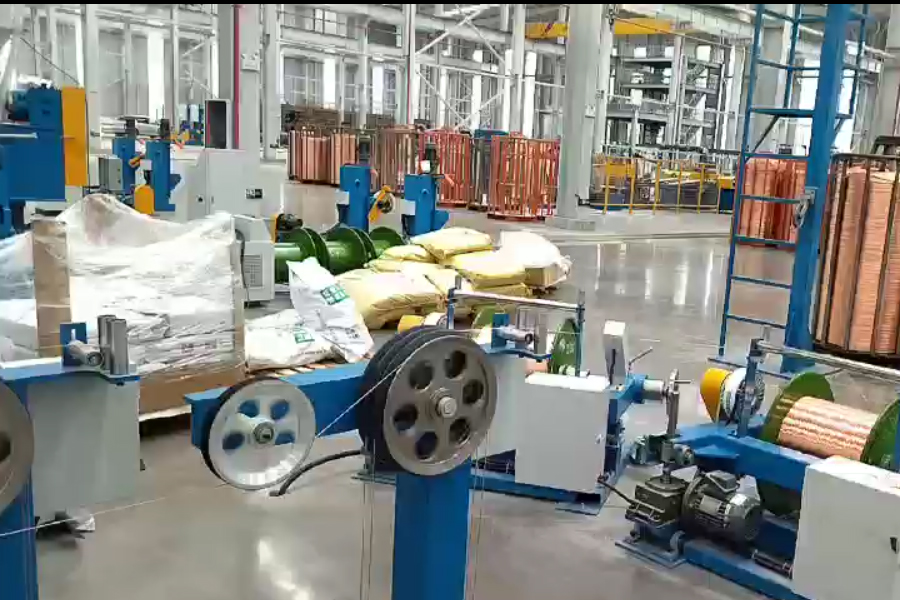

ネジの設計がワイヤの出力品質に与える影響と ケーブル押出ライン

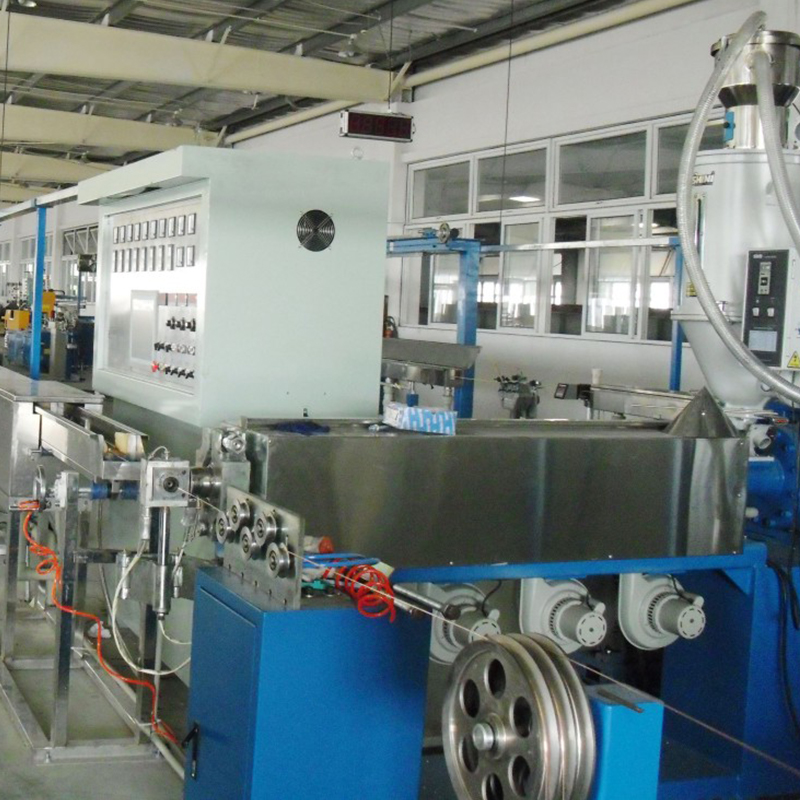

押出機スクリューはあらゆる製品の心臓部です。 ワイヤーおよびケーブル押出ライン ただし、そのジオメトリは調整可能な変数ではなく固定パラメーターとして扱われることがよくあります。実際には、L/D 比、圧縮比、フライト ピッチ、バリア ゾーン構成を含むスクリューの設計が、溶融物の均一性、出力速度、および断熱壁の厚さの一貫性を直接決定します。たとえば、PVC コンパウンド用に設計されたスクリューは、同じ RPM 設定であっても、XLPE または TPE を実行すると、著しく異なる溶融温度とせん断速度を生成します。これらの関係を理解することで、生産エンジニアは、機械に付属しているものをデフォルトで使用するのではなく、情報に基づいてネジの選択を決定できるようになります。

L/D 比 (長さ対直径) は、最も一般的に引用されるねじパラメータです。 L/D 比が高くなると (ケーブル絶縁用途では通常 25:1 ～ 30:1)、溶融ポリマーの滞留時間が長くなり、混合と熱均一性が向上します。ただし、ネジが長いとせん断熱入力も増加するため、LSZH (低煙ゼロハロゲン) 材料のような熱に弱い化合物では問題が発生する可能性があります。このような場合、計量ゾーン近くに専用の混合セクションを備えたバリア スクリュー設計がより良い解決策を提供します。バレル内の早い段階で固体相と溶融相を分離し、過剰なせん断を発生させることなく未溶融ペレットの汚染を減らします。

Shanghai Yessjet Precise Machinery Co., Ltd. は、各顧客のケーブル押出ラインの特定の化合物ファミリーと目標出力範囲に基づいてスクリュー形状を構成します。エンジニアリング チームは、ユニバーサル スクリューを供給するのではなく、圧縮比とフライト ジオメトリを指定する前に、ポリマー粘度曲線、加工温度ウィンドウ、ライン速度要件を評価します。このアプローチにより、オペレータが金型のセンタリングや張力制御の問題を誤って認識しがちな、肉厚変動の一般的な原因が排除されます。

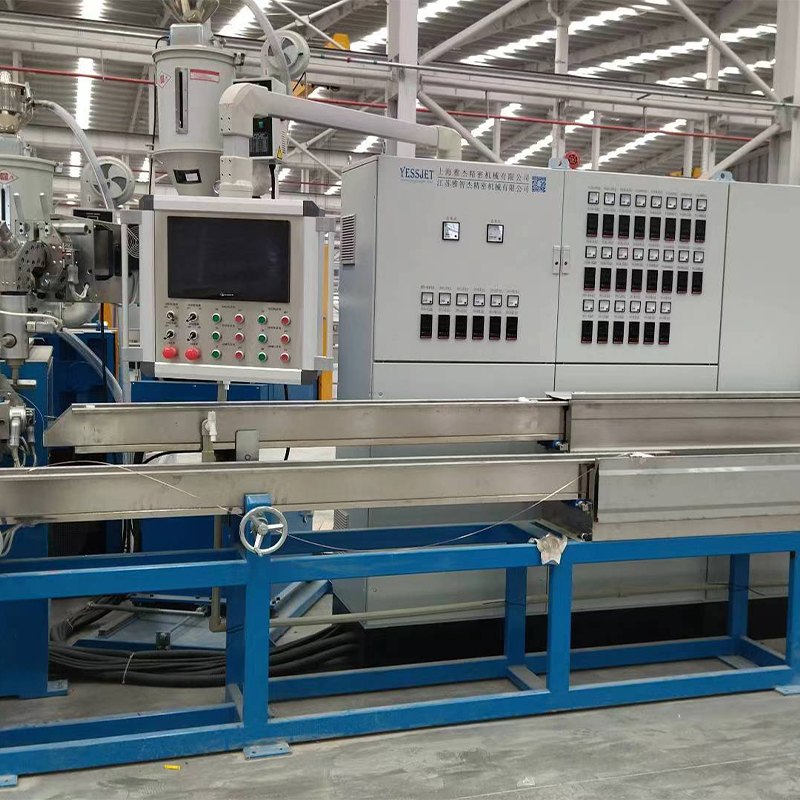

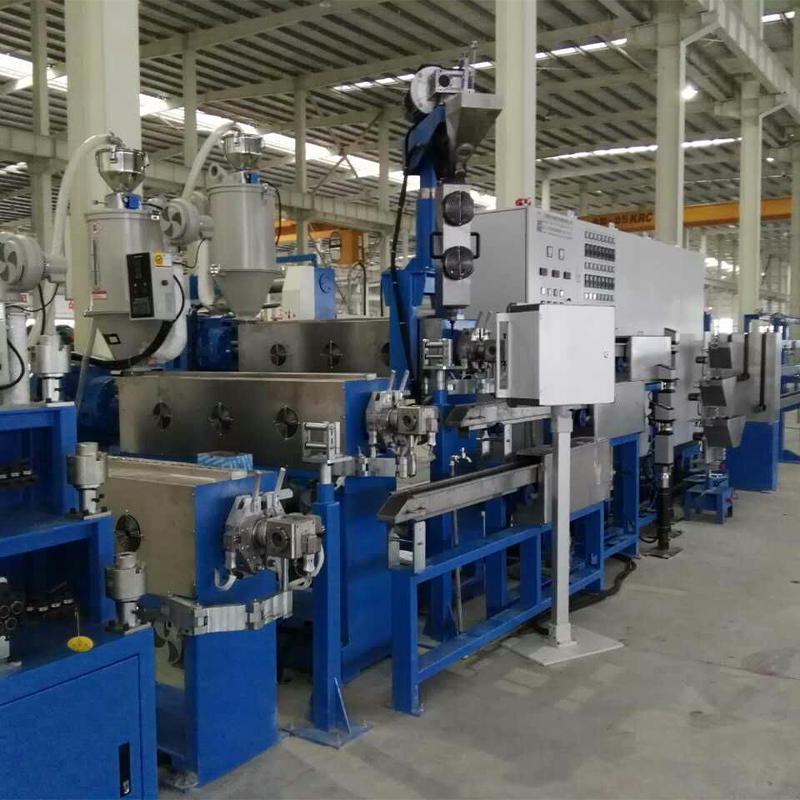

バレルゾーン全体の温度プロファイリング: ゾーンが増えるほど制御が強化される理由

最新のケーブル押出ライン構成では、通常、押出機バレルが 5 ～ 8 つの独立して制御される加熱ゾーンに加え、別個のダイおよびクロスヘッド ゾーンに分割されます。このセグメンテーションの目的は、単にポリマーを目標の溶融温度に加熱することではありません。可塑化経路全体に沿った温度勾配を管理して、溶融物が一貫した気泡のない状態で、目標の壁厚とライン速度に応じた適切な粘度でダイに到達するようにすることです。

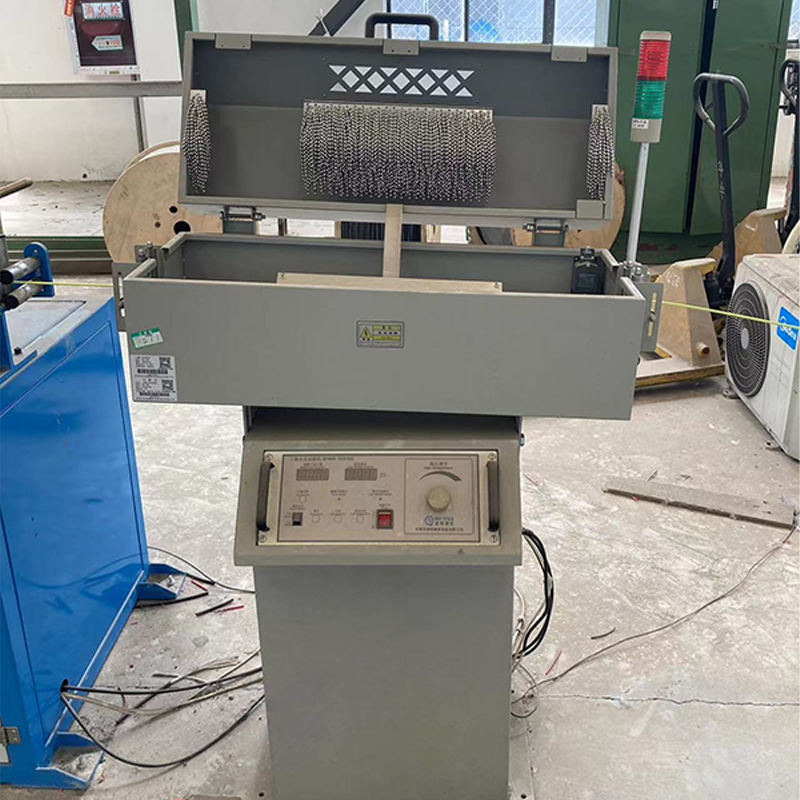

よくある誤解は、すべてのバレル ゾーンが同様の温度で動作し、ダイに向かってわずかに温度が上昇するだけであるというものです。実際には、最適なプロファイルは材料に大きく依存します。 HDPE のような半結晶性ポリマーの場合、プロファイルの上昇 (供給ゾーンが低温になり、計量ゾーンが徐々に高温になる) により、徐々に溶融が促進され、供給をブロックする早期溶融のリスクが軽減されます。硬質 PVC などのアモルファス材料の場合、計量ゾーンにわずかな窪みを設けたより平らなプロファイルにより、過剰なせん断熱の蓄積による劣化が防止されます。このプロファイルを誤ると、スパーク試験中または顧客の最終使用試験中にのみ明らかになるマイクロゲルの含有物や表面欠陥が発生します。

材料別の一般的な温度プロファイル戦略

これらのプロファイルは、固定レシピではなく、開始基準として機能します。実際の最適化には、バレルゾーンの設定値に関係なく実際の溶融温度を検証するために、ダイ入口の溶融圧力計と赤外線溶融温度計が必要です。この違いは、200 m/分を超える高速ラインを稼働させる場合に非常に重要です。

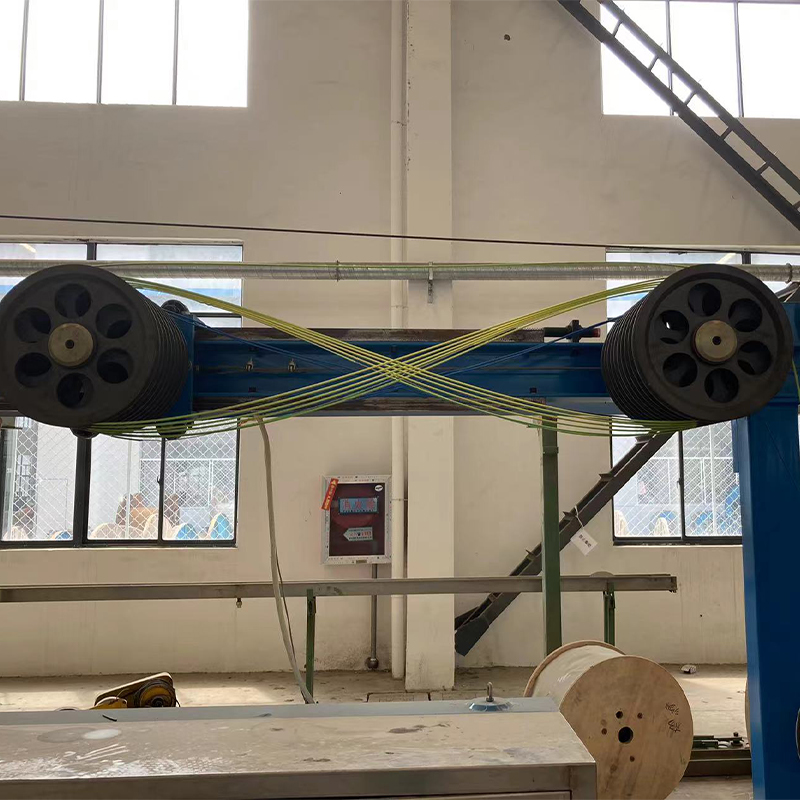

キャタピラの引き抜き張力制御と導体の伸びへの影響

ワイヤおよびケーブル押出ラインでは、キャタピラ引き取りユニットは完成したケーブルを設定速度で単に引っ張るだけではなく、絶縁壁の厚さをリアルタイムで調整する主要なメカニズムです。引き上げ速度と押出機の出力速度との関係によってドローダウン比が決まり、これによって押出物がダイ出口と固化点の間でどれだけ伸びるかが決まります。引き取り時の速度が 1 ～ 2% 変動しただけでも、公称肉厚が IEC 60227 や UL 83 などの規格で指定された許容範囲外にシフトする可能性があります。

引き取り張力の影響についてはあまり議論されていませんが、導体自体への影響です。張力が過剰になると、通常はキャタピラ ベルトの圧力設定が高すぎるか、引き取り速度と送り出し張力の不一致が原因で発生しますが、導体は永久伸びを起こします。撚り線導体では、この伸びにより個々のワイヤの撚り長さが圧縮され、単位長さあたりの導体の DC 抵抗が変化し、キロメートルあたりの抵抗測定値に適合しなくなる可能性があります。この影響は、ストランド引張強度マージンがより小さい 0.5 mm² 未満の細線構造で特に顕著です。

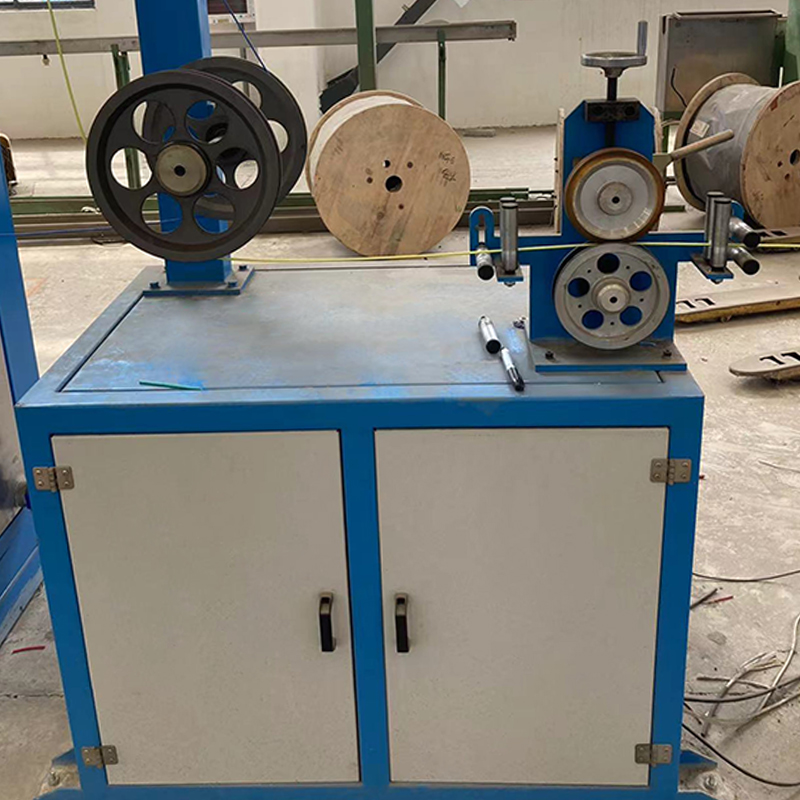

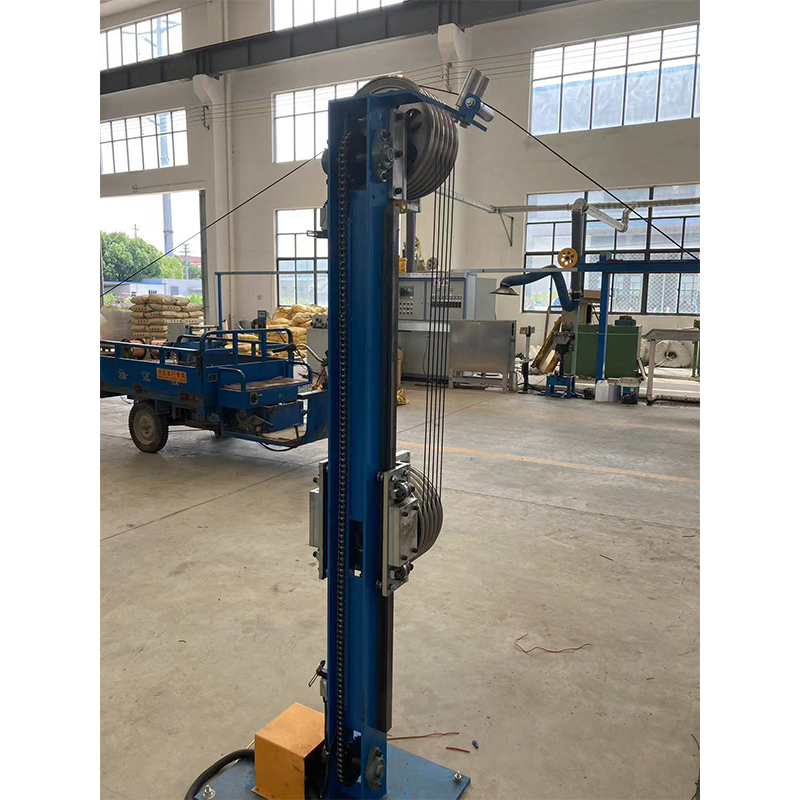

キャタピラを適切に構成するには、ベルトの接触長さと圧力をケーブルの外径とジャケットのコンパウンドの剛性に適合させる必要があります。シリコーンや柔軟な TPU などの柔らかい化合物では、表面に跡が残るのを避けるために、より低いベルトクランプ力とより広いベルトパッドが必要です。制御システムは、起動時と停止時の加速段階と減速段階を含む、走行全体を通して安定した張力ウィンドウを維持するために、払い出しと巻き取りの両方からのダンサー ロール位置フィードバックを統合する必要があります。

レガシーラインの改修: アップグレードできるものとできないもの

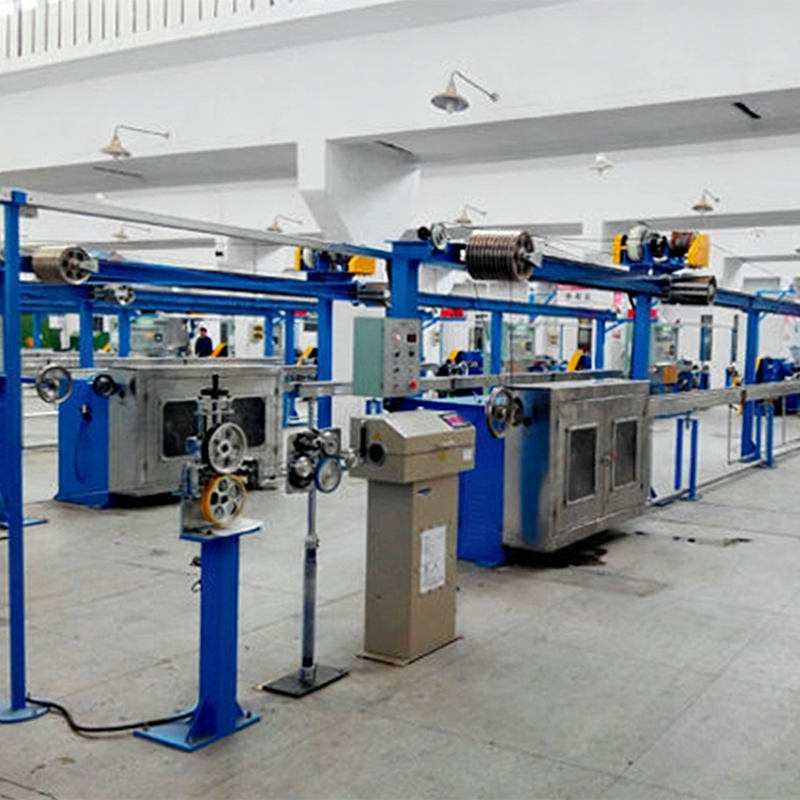

多くのケーブル メーカーは、15 ～ 25 年前のワイヤおよびケーブル押出ライン装置を運用しています。機械的には健全ですが、時代遅れの制御アーキテクチャ、アナログ温度コントローラー、リレーベースのシーケンス ロジックによって制限があり、最新の MES やデータ収集システムとの統合が妨げられています。ライン全体の交換が必ずしも最も経済的な方法であるとは限りません。押出機のバレル、スクリュー、ギアボックスの機械的状態が最小摩耗閾値を満たしていれば、対象を絞った改修により、資本コストの 30 ～ 50% で新しいラインの能力の 70 ～ 85% を回復できます。

改修優先評価

• 高価値のアップグレード: PLC を最新の Siemens S7 または Allen-Bradley ControlLogix プラットフォームに置き換え、レシピ管理を備えたタッチスクリーン HMI、レーザー ゲージを使用した閉ループ直径制御、張力フィードバックを備えたサーボ駆動の運搬
• 中程度の価値のアップグレード: アナログバレルゾーンコントローラーを自動チューニング機能を備えたデジタルPIDユニットに置き換え、ドライブインバーターをエネルギー回生ブレーキを備えた現行世代の可変周波数ドライブにアップグレードします。
• 欠陥がない限り、より低い値: 機械的に健全なギアボックス、ライナーとスクリューの隙間の磨耗が 40% 未満の押出機バレル、または腐食のない冷却トラフ構造を交換します。
• 後付け互換性がありません: アライメント公差を超えるフレームの歪みのある押出機フレーム、センタリングボルトのねじ山形状が剥がれたクロスヘッド、または配合ブレンドの偏析を引き起こす内部摩耗のあるフィードホッパー

Shanghai Yessjet Precise Machinery Co., Ltd. は、老朽化したケーブル押出ライン装置を運用している顧客向けに、構造化された改修評価プロセスを開発しました。この評価には、ボアスコープによるスクリューとバレルの摩耗測定、ギアボックスのバックラッシュ テスト、バレル ヒーターのパフォーマンスの熱画像処理、および利用可能なスペアパーツがない古いコンポーネントを特定するための制御システムの監査が含まれます。この診断ステップにより、顧客はいずれにしても 3 ～ 5 年以内に完全な交換が必要となる機械プラットフォームの制御アップグレードに投資する必要がなくなります。

閉ループ直径制御: その仕組みと限界はどこにあるのか

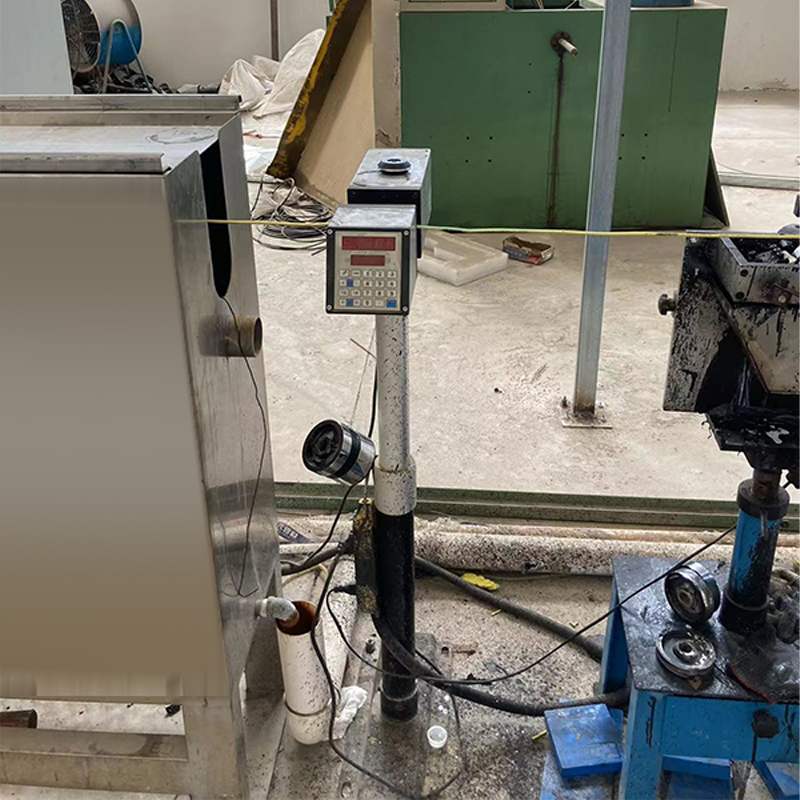

冷却トラフの直後に配置されたレーザー直径ゲージは、現在、ほとんどの新しいケーブル押出ラインの設置で標準となっています。このゲージは、通常 500 ～ 2,000 Hz のスキャン速度で外径を連続的に測定し、測定値をライン速度コントローラーまたは押出機のスクリュー速度ドライブにフィードバックして、ターゲット直径からの偏差をリアルタイムで修正します。適切に調整されたシステムでは、この閉ループ アーキテクチャにより、100 ～ 150 m/min で稼働するラインで直径公差を ±0.02 mm 以内に維持でき、定常状態の生産中にオペレータの介入を必要とせずに、ほとんどの IEC および UL ワイヤ規格の要件を満たします。

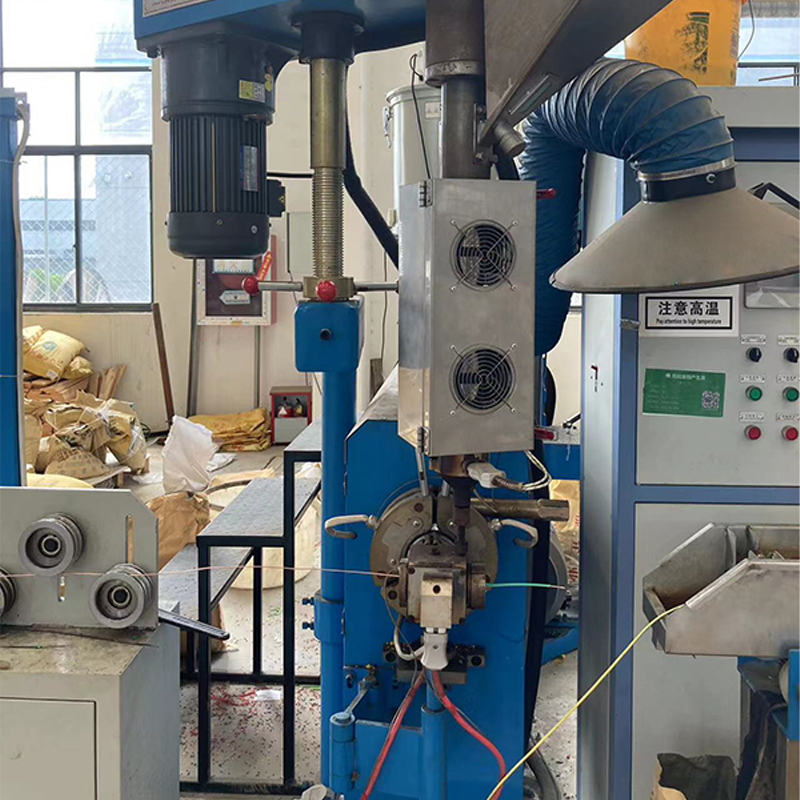

ただし、閉ループ直径制御には重要な制限があり、装置サプライヤーによって必ずしも明確に伝えられているわけではありません。このゲージはジャケットの外径を測定します。肉厚の偏心は直接検出できません。そのためには、超音波肉厚計か、水槽内に配置された静電容量ベースの偏心モニタが必要です。クロスヘッド本体の熱膨張により長時間の運転中にダイのセンタリングがずれた場合でも、ケーブルは 30 ～ 40% の偏心で走行しながら外径を完全に測定できます。プロセス制御のために直径ゲージのみに依存すると、最も薄い点での最小肉厚で不合格となる材料が生成される一方で、外径チェックに合格します。

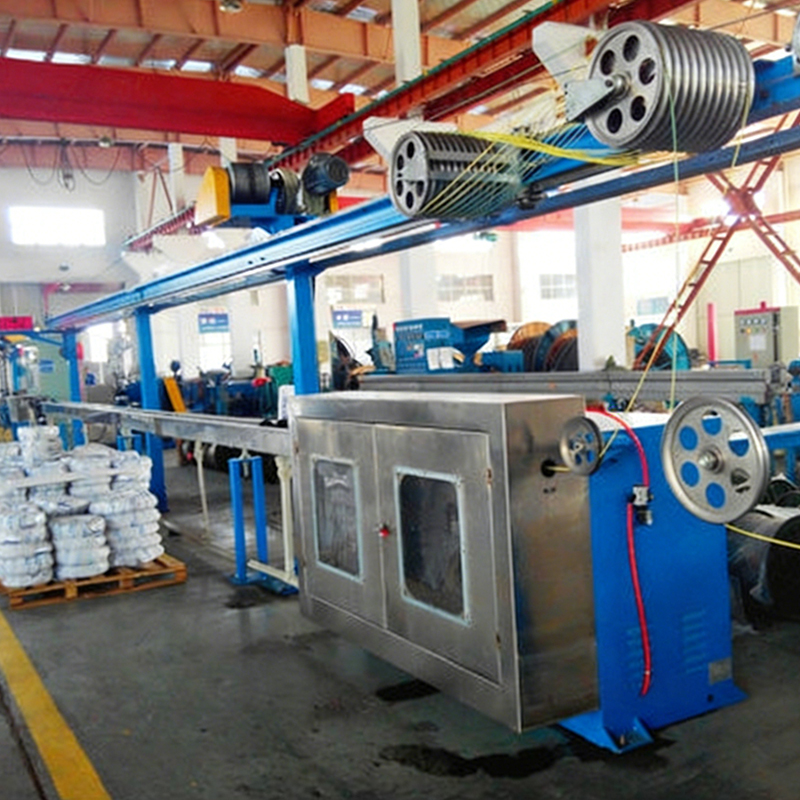

さらに、フィードバック ループの応答時間は、ダイの出口とゲージの位置の間の距離によって制限されます。長い冷却トラフを備えたライン (ポリマーの冷却長を長くする必要がある大型導体ケーブルに必要) では、この輸送遅延は通常のライン速度で 15 ～ 40 秒になる可能性があります。この遅延中に、プロセス障害 (たとえば、部分的にブロックされたスクリーン パックによる溶融圧力の上昇) により、制御システムが応答する前に、すでに 25 ～ 60 メートルの許容範囲外のケーブルが生成されています。この遅れを理解し、制御アルゴリズムで適切な不感帯パラメータを設定することは、過剰補正発振を防ぐために不可欠です。過剰補正発振は、元の外乱よりも製品の一貫性に悪影響を与えることがよくあります。

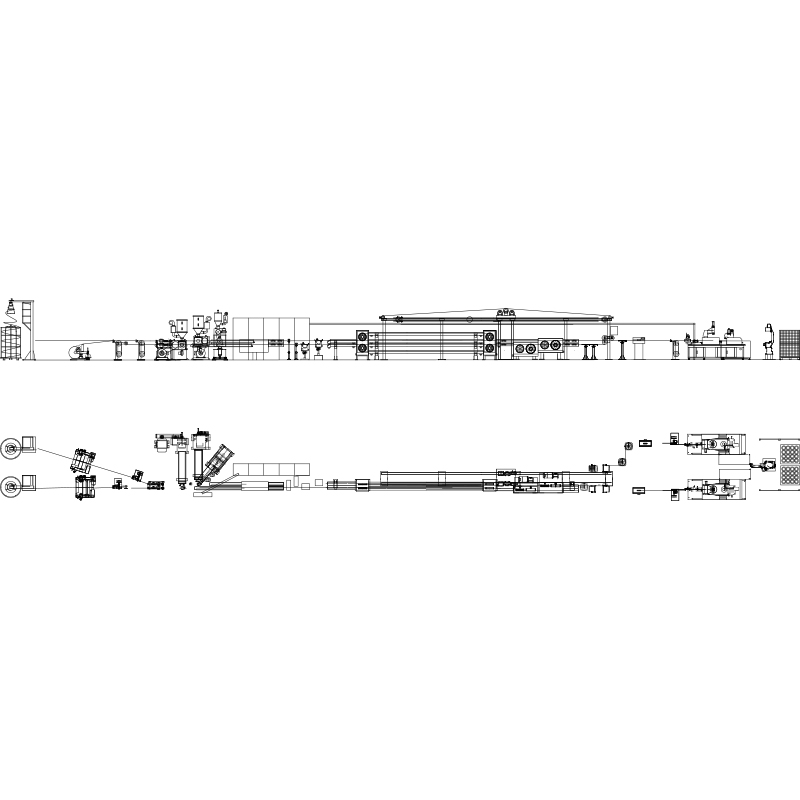

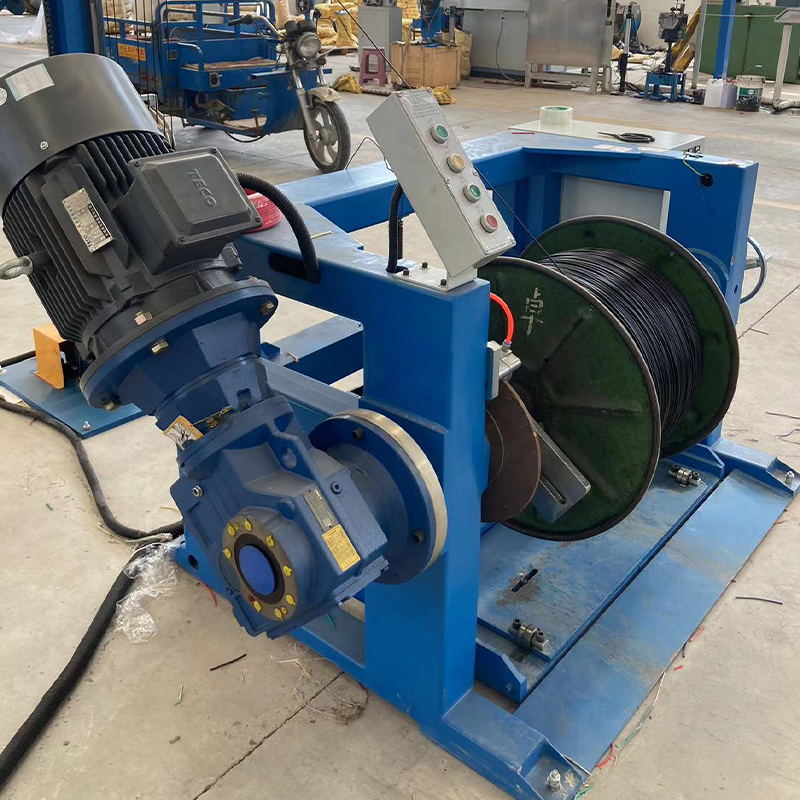

自動コイリングとロボットによるパレタイジング: エンドオブライン自動化のための統合に関する考慮事項

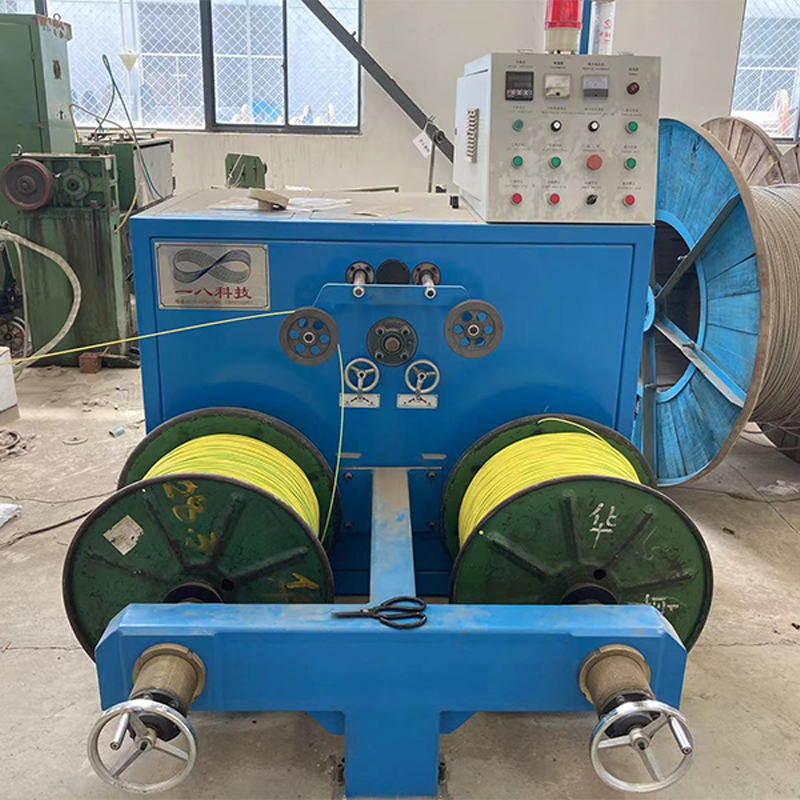

自動コイリングマシン、ストラッピングまたはテーピングステーション、およびロボットパレタイジングシステムを含むエンドオブラインオートメーションは、多くの場合、ワイヤおよびケーブル押出ラインの初期試運転中に将来の追加として計画され、その後、資本の制約または統合の複雑さのために無期限に延期されます。その結果、手動でのコイリングとパレタイジングが生産のボトルネックとなり、ライン速度は押出機の出力能力ではなく、オペレーターが完成したコイルを処理できる物理的な速度によって制限されます。 300 m/分を超える速度で細ゲージの建築用ワイヤーを生産するラインでは、手動でのコイリングはまったく実行できません。コイルの切り替えサイクルが生産量に追いつくことができません。

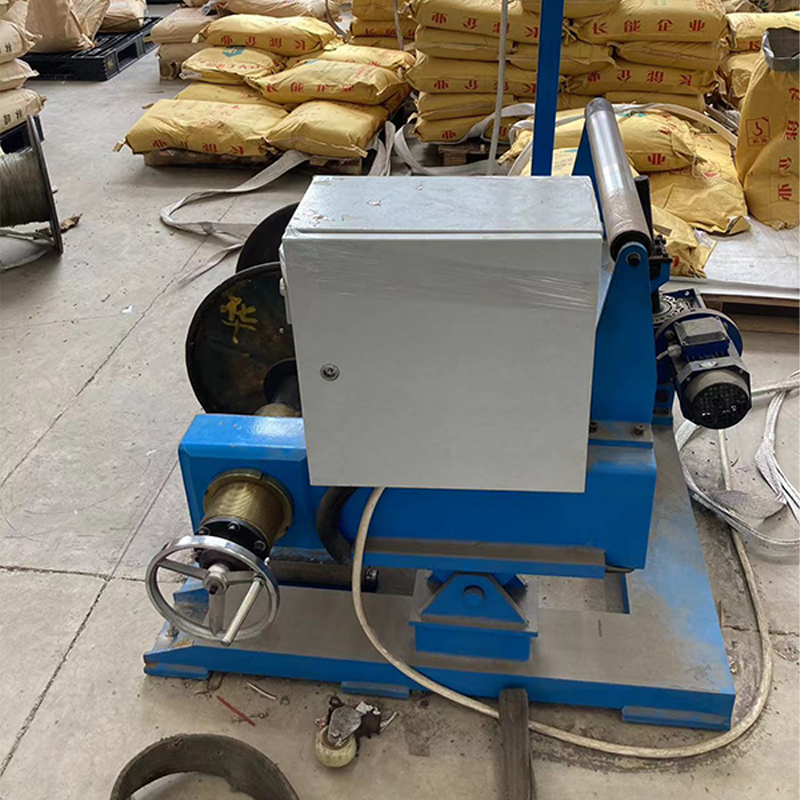

自動コイラーを既存のラインに統合するには、押出機の制御レベルで設定されるいくつかのパラメーターに注意する必要があります。これには、引き取りエンコーダーからの正確なメーターカウント、フライングナイフまたはロータリーカッターへの信頼できるカット信号、カッターと新しいコイルコアの間にケーブルのたるみが蓄積しないようにするコイル移送シーケンスなどがあります。押出機ライン PLC がこれらのハンドシェイク信号を念頭に置いて設計されていない場合、自動コイラーを改造するには、単にコイラー ハードウェアを取り付けるだけでなく、制御システムの大幅な再加工が必要になる可能性があります。

Shanghai Yessjet Precise Machinery Co., Ltd. は、顧客がコイリングおよびパレタイジング装置をすぐに購入しない場合でも、初期構築時から計画された機能としてラインエンドオートメーション統合を備えたワイヤーおよびケーブル押出ライン制御アーキテクチャを設計しています。予備の I/O 容量、コイラー通信用の配線済み端子台、文書化された信号マップが標準試運転パッケージに含まれているため、顧客は制御システムの再設計のために工場に戻ることなく、後でロボットによるパレタイジングや自動コイリングを追加できます。この上位互換性のあるアプローチにより、最終的に生産量が最終的に完全な最終工程の自動化を正当化する場合に必要な総投資が大幅に削減されます。
